Косоуры для лестниц: понятие, функции и применение

Вопросы, рассмотренные в статье:

1. Косоур — что это?
2. Из чего изготавливают
3. Виды
4. Как рассчитать
5. Сколько косоуров требуется
6. Можно ли сделать косоур своими руками
7. В заключение

Лестница присутствует во многих загородных домах. Она обеспечивает спуск и подъем, комфортное перемещение между этажами. Ее проектирование осуществляется с учетом норм и правил. Большое внимание уделяется несущим элементам. В этой статье рассмотрим один из них. Речь пойдет про косоур. Разберемся, что это такое, для чего нужно и каким бывает.

Косоур — что это?

Косоур — это несущий элемент лестницы. Его устанавливают под углом к основанию со ступенями. Последние монтируются в созданные для этого выступы. Если взглянуть на косоур сбоку, можно сказать, что это балка с гребенкой в верхней части.

Наряду с косоуром у лестницы может быть тетива. У этих конструкций разная форма. Также они различаются способом крепления ступеней. Тетива представлена как монолитная балка с предварительно обустроенными пазами с внутренней стороны. При наличии тетивы ступени получаются скрытыми и их нельзя разглядеть сбоку.

Если сравнить несущую способность, то у тетивы она примерно в 1,5-2 раза выше, чем у косоура. Это верно при одинаковых балках и достигается за счет однородной структуры материала. При этом косоурные конструкции получаются компактнее. Это возможно благодаря расположению несущей балки под ступенью, а не по бокам.

Из чего изготавливают

Косоур — это надежная поддержка. При его изготовлении могут быть задействованы разные материалы. Разберем основные варианты:

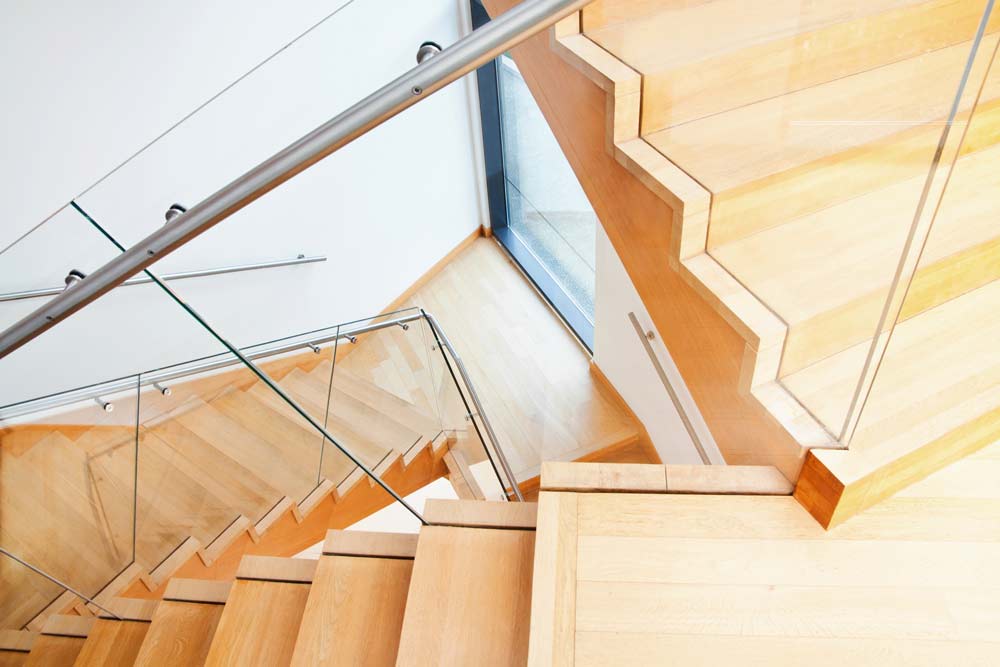

Деревянные. Дерево — часто выбираемый материал при производстве несущих элементов. Это связано с его достаточно высокой прочностью, широким распространением. Основные материалы производства — бук, дуб, клен. Если нужно сэкономить, можно выбрать сосну и другие хвойные деревья. Главное — удостовериться в качестве древесины. Для этого ее нужно осмотреть на предмет отсутствия дырок, сучков, трещин и иных дефектов. Также дерево стоит обработать от влияния внешних факторов: покрыть специальной пропиткой, лаком, краской и др.

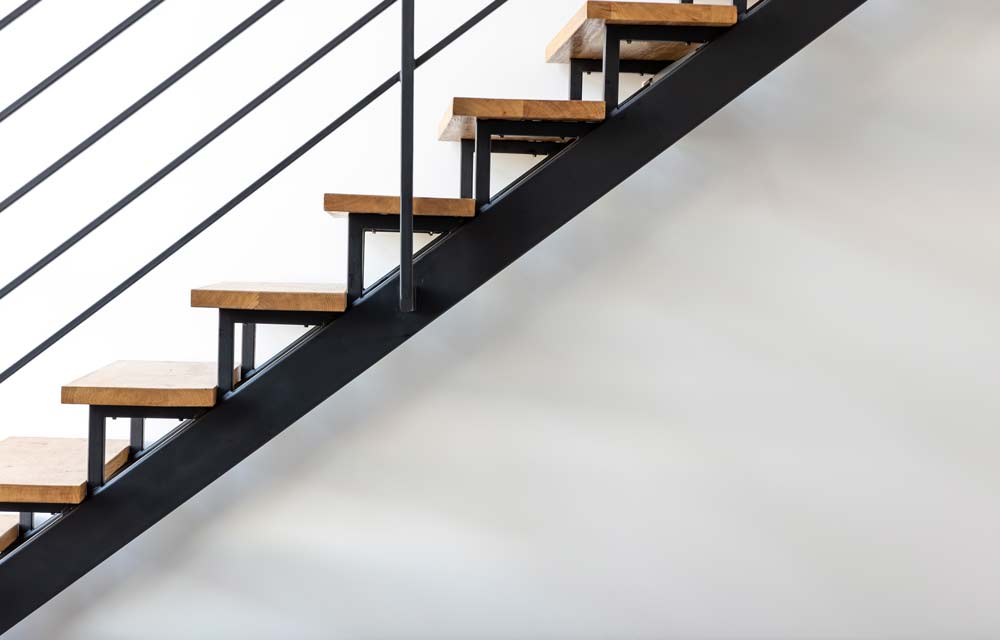

Металлические. Вторые среди востребованных вариантов. Швеллеры, трубы прямоугольной формы — все это востребованные несущие элементы. Металлические косоуры имеют повышенный уровень прочности. Они надежные и долговечные. Им проще придать нетиповые формы. Такие лестничные марши могут быть выполнены в разной конфигурации. Главное — обработать их специальными составами, что предотвратит появление коррозии. В дальнейшем таким конструкциям потребуется регулярное подкрашивание и покрытие составами с защитными свойствами.

Бетонные. В основе нестандартных конструкций может быть армированный каркас из бетона. Это дорогой материал, по сравнению с деревом и металлом. Работа с ним непростая, так как предполагает усиление фундамента и перекрытия. Крайне важно, чтобы косоуры выдерживали существенную нагрузку. В частном строительстве этот вариант используется редко.

Выбирать материал необходимо, исходя из предполагаемой нагрузки, а также характеристик самого материала. Каждое изделие имеет свои особенности. Сказать, какое из них лучше, невозможно. Необходимо исходить из конкретной ситуации.

Виды

По виду несущие элементы можно разделить на цельные и модульные. Последние также называют разборными. Форма конструкций различается. Здесь можно выделить классические или прямые модели, ломаные (зигзаг), а также спиральные или винтовые. В отдельную группу относят несущие элементы с приварными площадками и кобылками, которые размещают на верхней продольной кромке косоура.

Также рассмотрим виды косоурных балок. В зависимости от изделия и способа производства, они делятся на ломаные или зубчатые и с кобылками. Первые легко представить по боковому виду. Это ломаная линия в виде гребенки. Ступени здесь крепятся к граням по горизонтали, а подступенки к наклонным. Производство гребенки тесно связано с металлом, из которого она сделана. Наиболее простые варианты — деревянные, созданные с помощью вырезания зубцов из балки.

Кобылки представляют собой дополнительные детали различной формы. Они устанавливаются на прямую балку и придают ей форму гребенки. Косоур такой лестницы может быть сделан из металла или дерева. Однако чаще встречаются деревянные конструкции.

Как рассчитать

Строительные элементы предполагают предварительный расчет. Это же касается лестничных маршей. Прочные конструкции обеспечивают безопасное передвижение, комфортный спуск и подъем. При проведении расчетов важно учитывать длину ступеней. Показатель 1:20, где 1 — это длина ступени, а 20 — толщина несущего элемента, является оптимальным. Например, при ширине лестницы 100 см косоур должен составлять 50 мм. Ширина балки должна соответствовать глубине пропила или превышать ее. Минимально допустимое значение — 300 мм.

К металлам, предназначенным для возведения конструкции, предъявляют несколько СНиПов. В рамках установленных норм несущие конструкции рассчитываются на изгиб на основании лестничной массы, а также предстоящей нагрузки. Прогиб марша при этом не должен превышать 1/150 при длине лестницы 3 метра и 1/120 при длине конструкции 6 метров. Коэффициент надежности равен 1,2. Количество ступеней рассчитывают индивидуально.

За основу принимают формулу Блонделя: 2 × H + S = 60/65 см. Под H зашифрована высота ступени, а под S — ширина проступи. 60-65 см — длина шага.Т

Сколько косоуров требуется

Количество косоуров зависит от проекта лестницы, а также от предполагаемой нагрузки. Вот лишь несколько наиболее частых вариантов:

Монокосоур. Массивная балка или металлический элемент служат опорным каркасом. Он находится в центре марша. Длина ступени в этой конструкции составляет 1000 мм. Также допустим показатель в 1200 мм. Готовое изделие не рассчитано на большие нагрузки.

Два косоура. Это наиболее часто встречающаяся конструкция для стандартных лестниц 1000-1500 мм в ширину. Опоры размещены по краям марша, в параллель. За счет этого достигается высокий запас прочности. Такие конструкции с легкостью переносят существенные нагрузки.

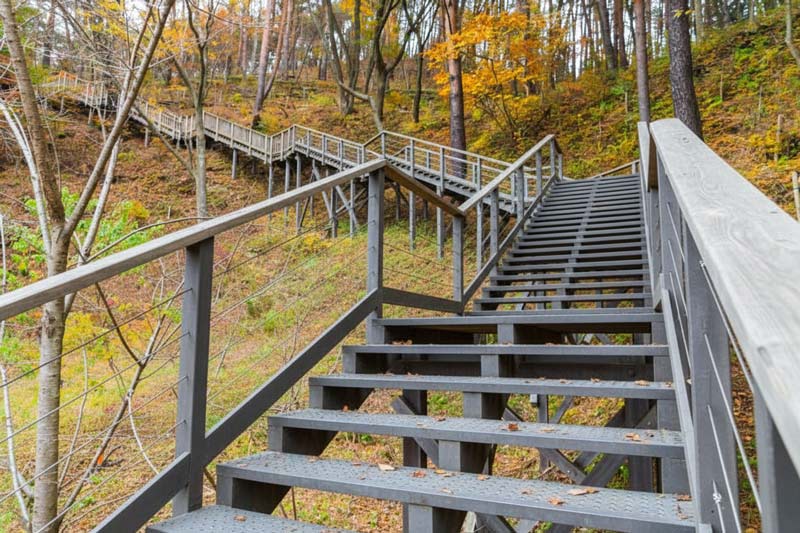

Три косоура и более. Этот вариант востребован для широких конструкций и нестандарта. Он подходит при условии высоких нагрузок на отдельные части лестницы.

Можно ли сделать косоур своими руками

При должном подходе косоур можно выполнить самостоятельно. Главное — уделить внимание созданию чертежа. Последний можно подготовить вручную или с использованием специальных инструментов. Надежные значения получаются во втором случае. С помощью специальных калькуляторов можно подготовить детальные чертежи всех лестничных элементов, в том числе несущих частей.

Далее на деревянную балку наносится разметка. В этом помогает специальная линейка. Распил выполняют с использованием инструмента, например, электрического лобзика. Далее первый косоур пригодится в качестве шаблона для остальных. Необходимо следить за тем, чтобы поверхности были ровными и отшлифованными. Несущие элементы должны пребывать в одной плоскости, что не допустит перекоса лестницы.

Крепятся опорные части к полу или потолку, стенам или межмаршевым площадкам. У каждого способа есть свои особенности. Для крепления к полу выбирают изогнутые уголки, болт-анкеры или опорные углы с поперечным ребром. Похожие методы действуют при установке к потолку. Что касается стены, то крепление может выполняться на брус, бетон или кирпич.

По сравнению с деревом металл предоставляет более широкие возможности. С его помощью можно создавать разнообразные конструкции. При изготовлении ломаного косоура опора создается из отдельных частей профильной трубы. Однако здесь нужно учесть погрешности. Каждый раз конструкция должна меняться на толщину сварочного шва. Швы, в свою очередь, требуется шлифовать, чтобы получить максимально ровную горизонтальную поверхность.

Металлический прямой косоур собирается довольно просто. Для этого подходит швеллер заданной длины или подготовленная труба. В случае со швеллером заранее готовятся отверстия для монтажа кобылок, затем выполняется крепление в рамках стандарта. Также допустима установка кобылок с использованием сварочного аппарата.

В заключение

Выше мы рассмотрели косоуры для лестниц — что это, из чего их делают и как устанавливают. Представленная информация носит ознакомительный характер. Заказать производство интересующей конструкции можно в нашей компании. Мы предлагаем кованые и сварные изделия для квартир, частных домов, административных зданий и других объектов.
